产品规格

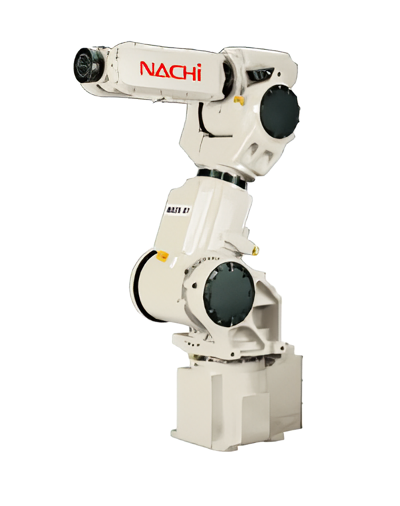

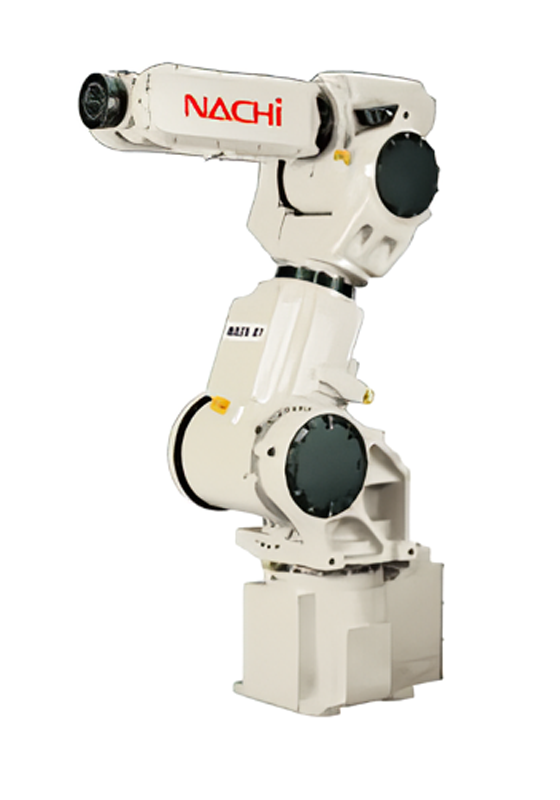

| 型号 | MR20-02 | MR20L-01 | |
|---|---|---|---|
| 结构 | 关节型 | ||
| 自由度 | 7 | ||
| 驱动方式 | AC伺服方式 | ||
| 最 大 工 作 范 围 | JT1 | ±3.14rad (±180°) | |
| JT2 | +.96～-2.09rad (+55～-120°) | ||
| JT7 | ±3.14rad (±180°) | ||
| JT3 | +2.35～-2.89rad (+135～-166°) | ||
| JT4 | ±3.14rad (±180°) | ||
| JT5 | ±2.35rad (±135°) | ±2.42rad (±139°) | |
| JT6 | ±6.28rad (±360°) | ||
| 最 大 速 度 | JT1 | 2.96rad/s (170°/s) | |
| JT2 | 2.96rad/s (170°/s) | ||
| JT7 | 2.96rad/s (170°/s) | ||
| JT3 | 2.96rad/s (170°/s) | ||
| JT4 | 4.36rad/s (250°/s) | 6.28rad/s (360°/s) | |
| JT5 | 4.36rad/s (250°/s) | 6.28rad/s (360°/s) | |
| JT6 | 5.23rad/s (300°/s) | 10.5rad/s (360°/s) | |
| 可搬重量 | 20kg*1 | 20kg | |
| 手腕扭矩 | JT4 | 80.8N・m | 49N・m |
| JT5 | 80.8N・m | 49N・m | |
| JT6 | 44.1N・m | 23.5N・m | |
| 手腕惯性力矩*2 | JT4 | 6.0kg・m2 | 1.6kg・m2 |
| JT5 | 6.0kg・m2 | 1.6kg・m2 | |
| JT6 | 2.3kg・m2 | .8kg・m2 | |
| 位置重复精度 | ±.06mm | ||
| 最高使用空气压力 | 0.49MPa (5.0kgf/cm2)以下 | ||
| 周围温度 | 0～45°C | ||
| 设置条件 | 落地式，吊挂式 | ||
| 耐环境性*3 | 等同于IP65（防尘防水） | ||
| 主机重量 | 230kg | ||
